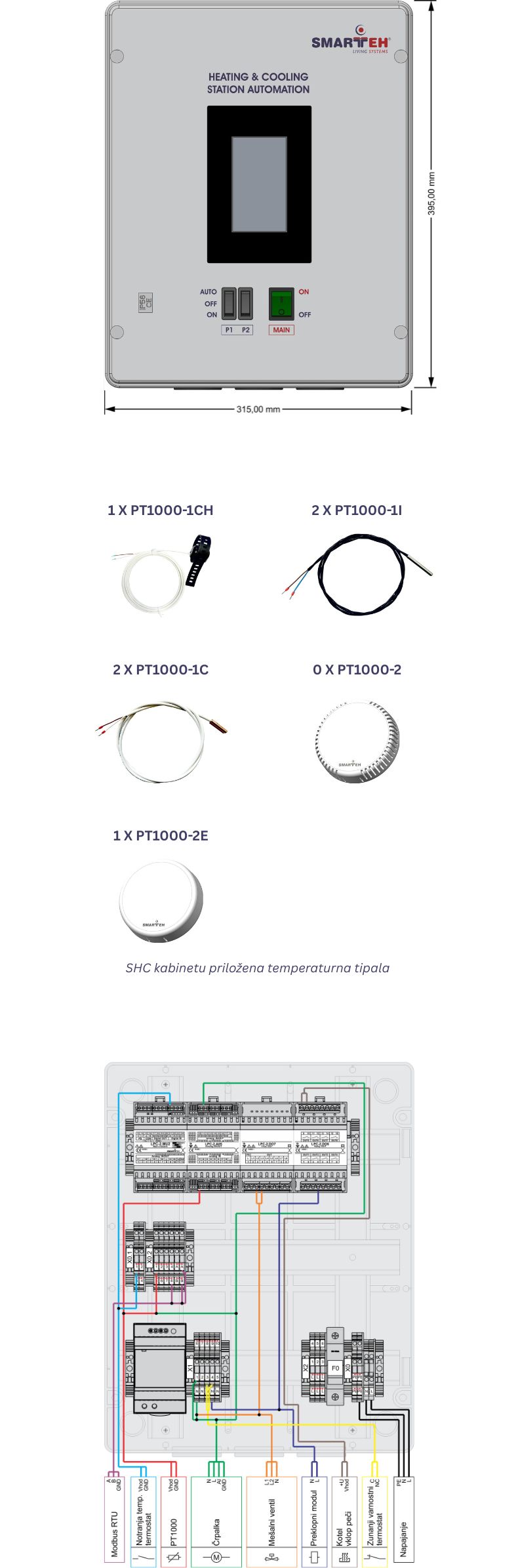

SHC-001 | Mini kabinet za avtomatizacijo kotlovnice
- Predpripravljena rešitev za avtomatizacijo ogrevalnih in hladilnih postaj
- Podprta 2 ogrevalna in hladilna kroga
- Intuitiven 4,3 palčni zaslon na dotik z možnostjo oddaljenega dostopa
- Pametna povezljivost s Centralnimi Nadzornimi Sistemi (CNS) in storitvami v oblaku (Cloud)
- SHC kabinet ima priloženih 6 temperaturnih tipal:
1 x PT1000-1CH naležno temperaturno tipalo z ohišjem
2 x PT1000-1I potopno temperaturno tipalo
2 x PT1000-1C potopno temperaturno tipalo
1 x PT1000-2E nadometno zunanje temperaturno tipalo, IP30
Sistem |
Podprti elementi |
| Upravljanje in nadzor | 1 x LPC-3.GOT.112 4.3″ LCD PLK HMI s kapacitivnim zaslonom na dotik, Wifi, kovinsko ohišje |
| Do 2 mešalna kroga | 2 x PT1000-1CH naležno temperaturno tipalo z ohišjem za merjenje temperature dovoda vode 2 x Mešalni ventili 0..10V/0..20mA ali ON/OFF 230VAC 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| Do 2 toplotna vira | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A 2 x Vklop toplotnega vira 230VAC/1A ali suhi kontakt 2 x Napaka toplotnega vira breznapetostni kontakt |
| 1 zalogovnik toplote | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode |
| 1 grelnik sanitarne vode | 1 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| 2 meritve temperature | 1 x PT1000-2E nadometno zunanje temperaturno tipalo, IP30 1 x PT1000-2 nadometno prostorsko temperaturno tipalo, IP30 ali digitalni vhodi |
| 1 hidravlična kretnica | / |
| 1 preklopni modul | 2 x Relejski izhod 230VAC/1A |
| 2 prosta dodatna izhoda | 2 x Relejski izhod |
USER MANUAL

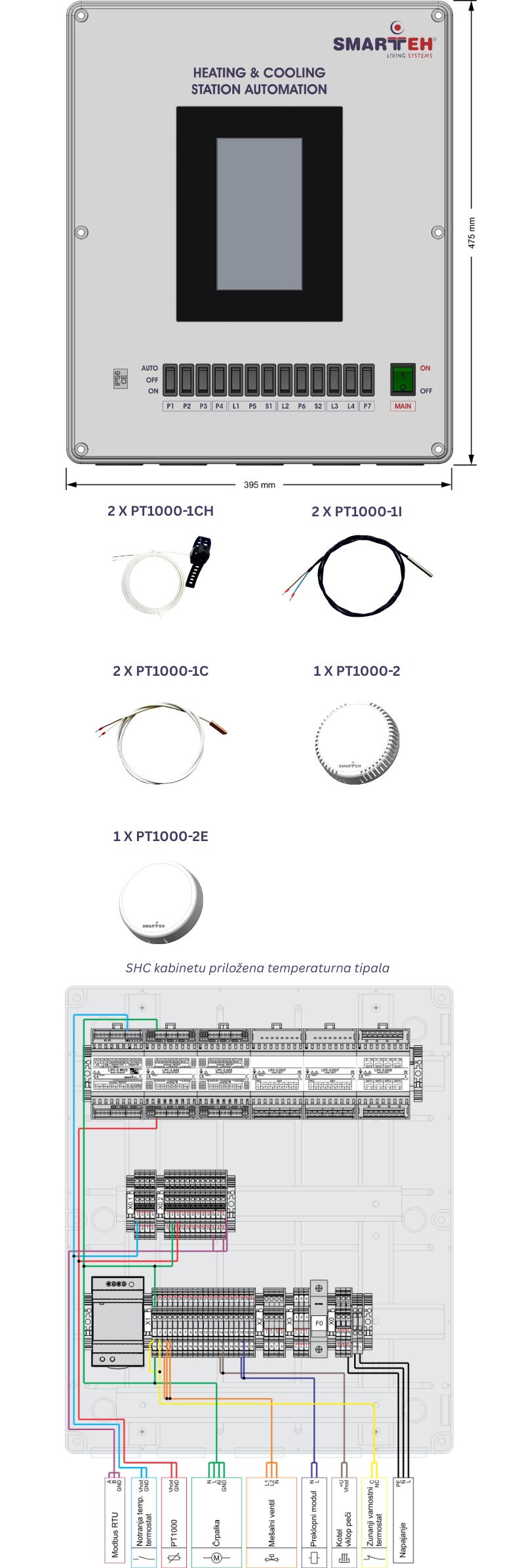

SHC-002 | Osnovni kabinet za avtomatizacijo kotlovnice
- Predpripravljena rešitev za avtomatizacijo ogrevalnih in hladilnih postaj
- Podprti 3 ogrevalni in hladilni krogi
- Intuitiven 7 palčni zaslon na dotik z možnostjo oddaljenega dostopa
- Pametna povezljivost s Centralnimi Nadzornimi Sistemi (CNS) in storitvami v oblaku (Cloud)
- SHC kabinet ima priloženih 8 temperaturnih tipal::
2 x PT1000-1CH naležno temperaturno tipalo z ohišjem
2 x PT1000-1I potopno temperaturno tipalo
2 x PT1000-1C potopno temperaturno tipalo
1 x PT1000-2 nadometno prostorsko temperaturno tipalo, IP30
1 x PT1000-2E nadometno zunanje temperaturno tipalo, IP30
Sistem |
Podprti elementi |
| Upravljanje in nadzor | 1 x LPC-3.GOT.012 7″ LCD PLK HMI s kapacitivnim zaslonom na dotik, Wifi |
| Do 3 mešalni krogi | 6 x PT1000-1CH naležno temperaturno tipalo z ohišjem za merjenje temperature dovoda in odvoda vode 3 x Mešalni ventil 0..10V/0..20mA ali ON/OFF 230VAC 3 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| Do 2 toplotna vira | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A 2 x Vklop toplotnega vira 230VAC/1A ali suhi kontakt 2 x Napaka toplotnega vira breznapetostni kontakt |
| Do 2 zalogovnika toplote | 4 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode |
| 1 grelnik sanitarne vode | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| 4 meritve temperature | 1 x PT1000-2E nadometno zunanje temperaturno tipalo, IP30 3 x PT1000-2 nadometno prostorsko temperaturno tipalo, IP30 ali digitalni vhodi |
| 1 hidravlična kretnica | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature dovoda in odvoda vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| 1 preklopni modul | 2 x Relejski izhod 230VAC/1A |
| 4 prosti dodatni izhodi | 2 x Relejski izhod 2 x Triac izhod |
USER MANUAL
SHC-E02 | Razširitveni kabinet za avtomatizacijo kotlovnice
- Razširitveni kabinet za dodajanje do 2 dodatnih toplotnih virov in do 3 dodatnih ogrevalnih in hladilnih krogov
- Možna je razširitev do 12 mešalnih krogov in 6 toplotnih virov.
- SHC kabinet ima priloženih 7 temperaturnih tipal:
4 x PT1000-1CH naležno temperaturno tipalo z ohišjem
2 x PT1000-1I potopno temperaturno tipalo
1 x PT1000-1C potopno temperaturno tipalo
Sistem |
Podprti elementi |
| Upravljanje in nadzor | Razširitev za SHC-002 novni kabinet za avtomatizacijo kotlo ali kot samostojna enota v kotlovnici z oddaljenim zaslonom za upravljanje v drugem prostoru |
| Do 3 mešalni krogi | 6 x PT1000-1CH naležno temperaturno tipalo z ohišjem za merjenje temperature dovoda in odvoda vode 3 x Mešalni ventil 0..10V/0..20mA ali ON/OFF 230VAC 3 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| 2 toplotna vira | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A 2 x Vklop toplotnega vira 230VAC/1A ali suhi kontakt 2 x Napaka toplotnega vira breznapetostni kontakt |
| 1 zalogovnik toplote | 4 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode |
| 1 grelnik sanitarne vode | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| 4 meritve temperature | 1 x PT1000-2E nadometno zunanje temperaturno tipalo, IP30 3 x PT1000-2 nadometno prostorsko temperaturno tipalo, IP30 ali digitalni vhodi |
| 1 hidravlična kretnica | 2 x PT1000-1C potopno temperaturno tipalo ali PT1000-1I potopno temperaturno tipalo za merjenje temperature dovoda in odvoda vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A |
| 1 preklopni modul | 2 x Relejski izhod 230VAC/1A |
| 4 prosti dodatni izhodi | 2 x Relejski izhod 2 x Triac izhod |
