Smarteh SHC pilotni projekt

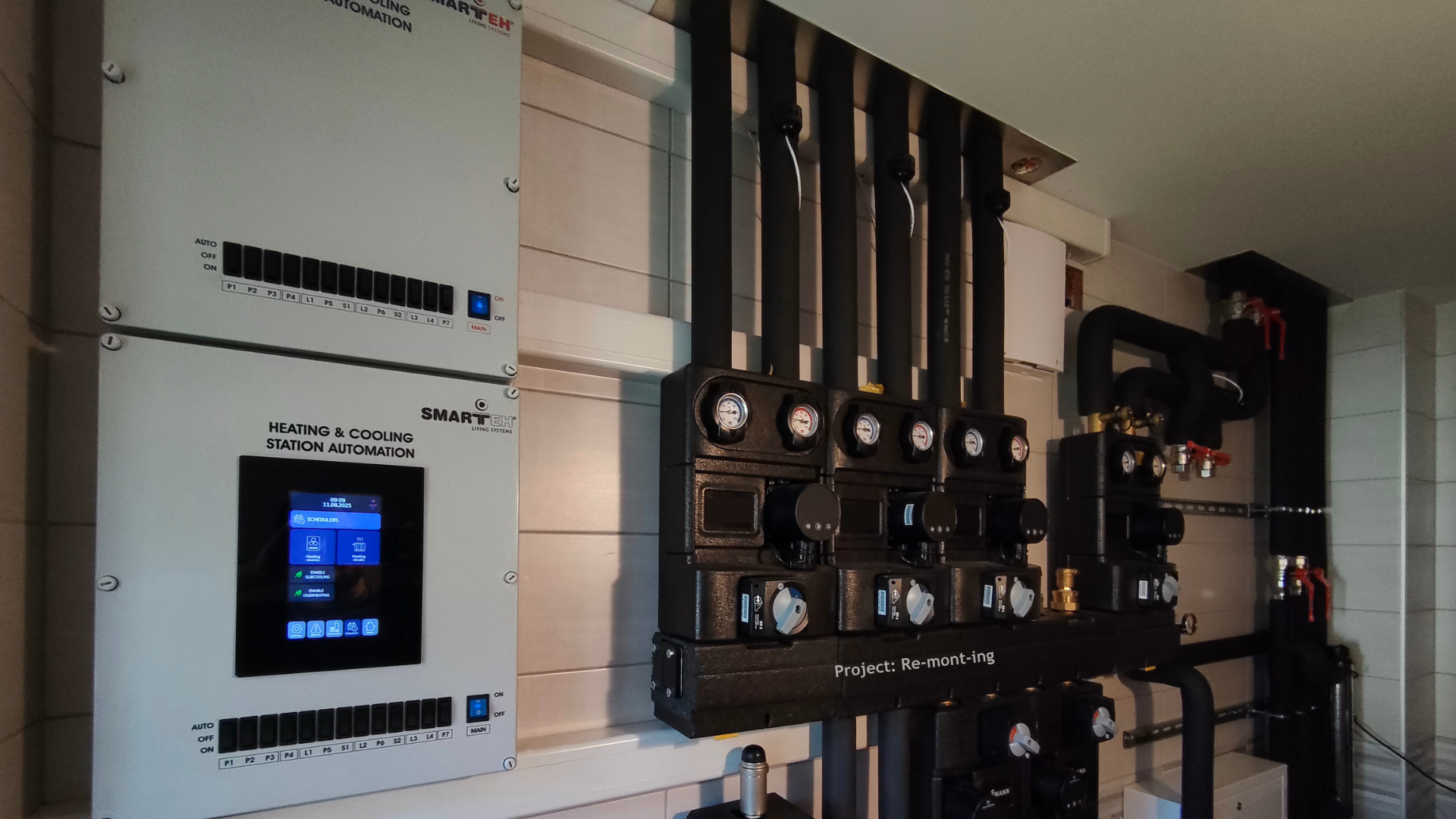

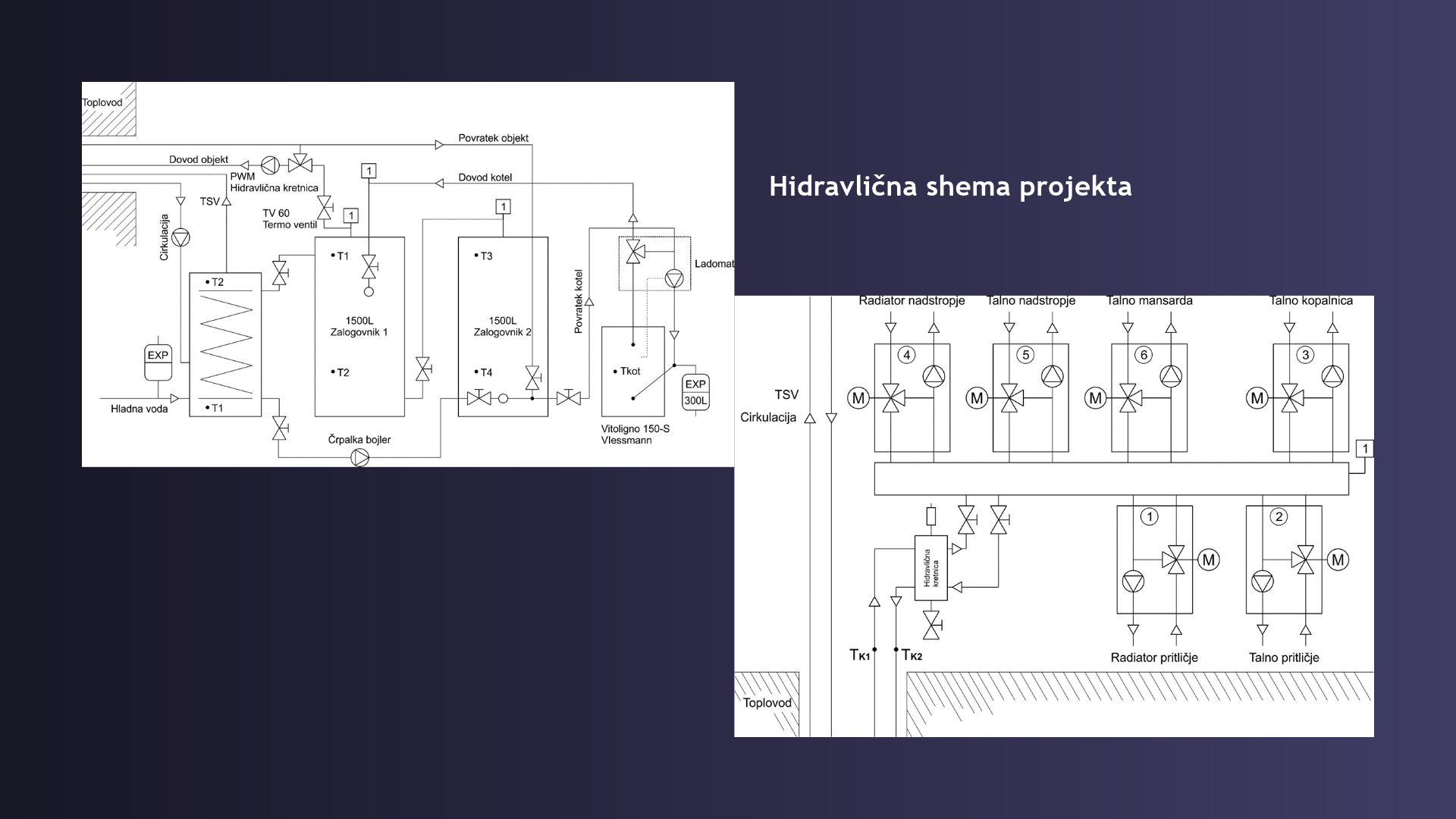

Projekt Smarteh sistema avtomatizacije ogrevanja in hlajenja (SHC) je bil izveden v kotlovnici prenovljenega starejšega objekta, kjer je bila vzpostavljena celovita rešitev za krmiljenje ogrevanja in pripravo sanitarne vode z uporabo dveh toplotnih virov.

Uporabljeni SHC kabineti:
SHC-002 in SHC-E02

Toplotni viri:
Sončni kolektorji in ogrevanje na drva. Sistem omogoča fleksibilno preklapljanje in optimalno izrabo obeh virov glede na razpoložljivost in trenutne temperaturne pogoje.

Mešalni krogi:
6 neodvisno krmiljenih mešalnih krogov.

Črpalke:
6 obtočnih črpalk (230 V) z napredno regulacijo prek sistema SHC. 1 PWM dovodna črpalka za hidravlično kretnico.

Zalogovniki toplote:
2 zalogovnika po 1500 litrov, zaporedno vezana.

Sanitarna voda:
400-litrski bojler z 1 toplotnim izmenjevalcem.

Uporabljena temperaturna tipala (PT1000):
6x PT1000-1CH na ogrevalnih krogih, 2x PT1000-1C na bojlerju, 2x PT1000-1CH na hidravlični kretnici, 4x PT1000-1I na zalogovnikih, 1x PT1000-1C na povratnem vodu, 1x PT1000-1I v kotlu na drva, 1x PT1000-1I na sončnih kolektorjih, 1x PT1000-2E kot zunanje tipalo na fasadi objekta in 1x PT1000-2 kot notranje tipalo v kotlovnici.

Preklopni modul:
Omogoča preklapljanje med dvema toplotnima virom, dvema poljema kolektorjev ali zaporedno polnjenje dveh zalogovnikov. Je neodvisen in nastavljiv glede na posebne potrebe objekta. V tem projektu se preklopni modul uporablja za zaporedno polnjenje dveh zalogovnikov.

Hidravlična kretnica:
Preprečuje medsebojno motenje toplotnih virov z uravnoteženjem pretokov dovodnih črpalk in zagotavlja zanesljivo delovanje celotnega sistema.

Mnenje monterja in uporabnika

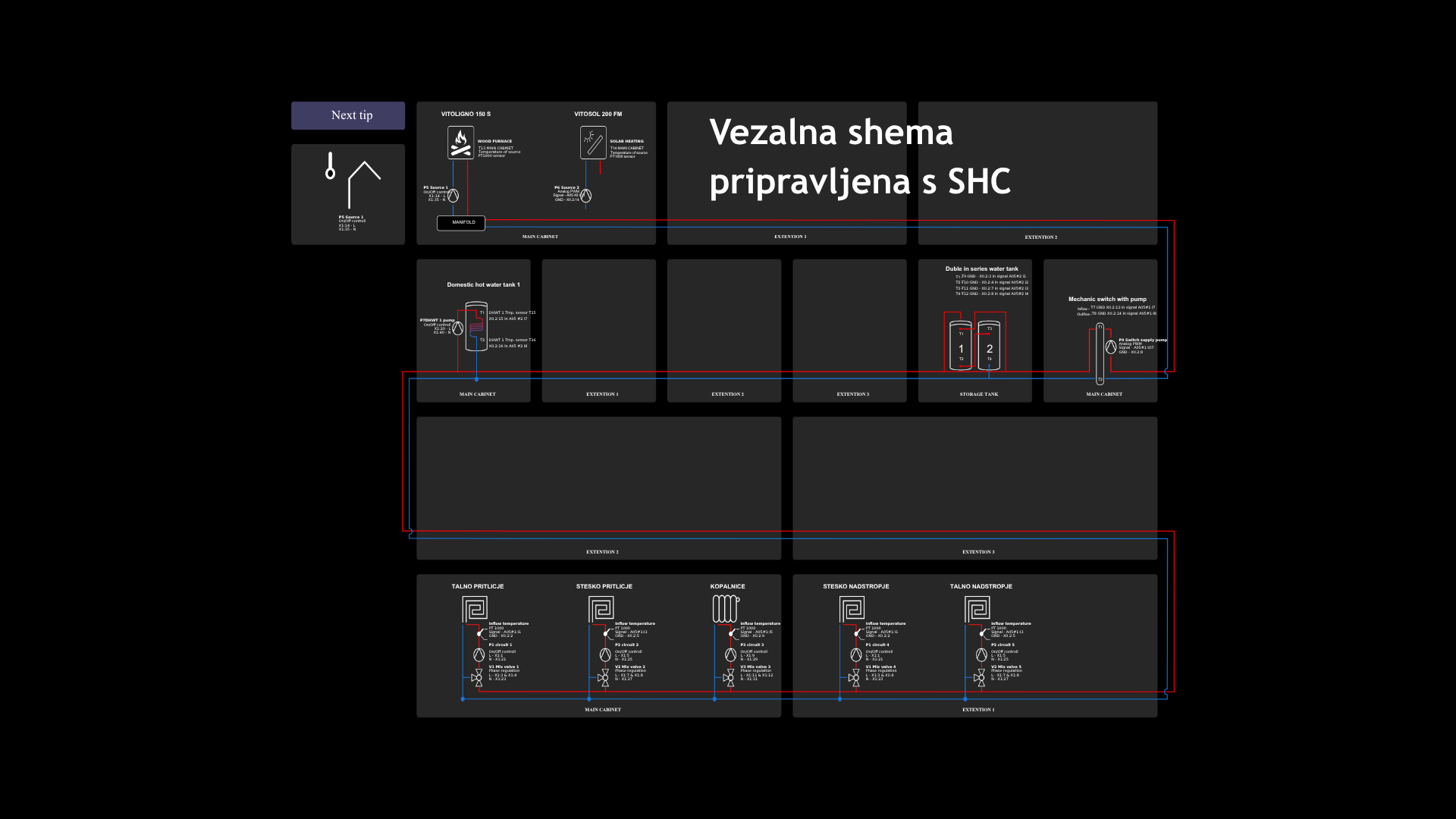

V tem projektu je bil monter hkrati tudi uporabnik sistema, kar je omogočilo neposreden vpogled v montažo in vsakodnevno uporabo. Montaža se je začela z namestitvijo kabineta, priklopom na električno omrežje in registracijo krmilnika v SmartehCloud. Monter je konfiguracijo kotlovnice vnesel prek 7″ zaslona na dotik, sistem pa je samodejno ustvaril vezalno shemo, ki je dostopna tudi prek spletnega brskalnika (npr. Google Chrome). Monter jo je natisnil za lažje ožičenje.

Sledilo je priklapljanje temperaturnih tipal in drugih komponent (kabineti so bili brez napetosti), nato nastavitev ogrevalnih krivulj, urnikov krogov in alarmov sistema. Uporabnik ima zdaj oddaljen dostop do podatkov v realnem času za stalni nadzor in optimizacijo porabe energije.

Monter je izpostavil hitro in učinkovito montažo ter logičen potek zagona. Modularna zasnova je pokrila celoten sistem s 6 krogi in še vedno omogoča nadaljnje nadgradnje ter avtomatizacijo sistema brez potrebe po dragih rešitvah po meri.

Montaža: RE-MONT-ING
