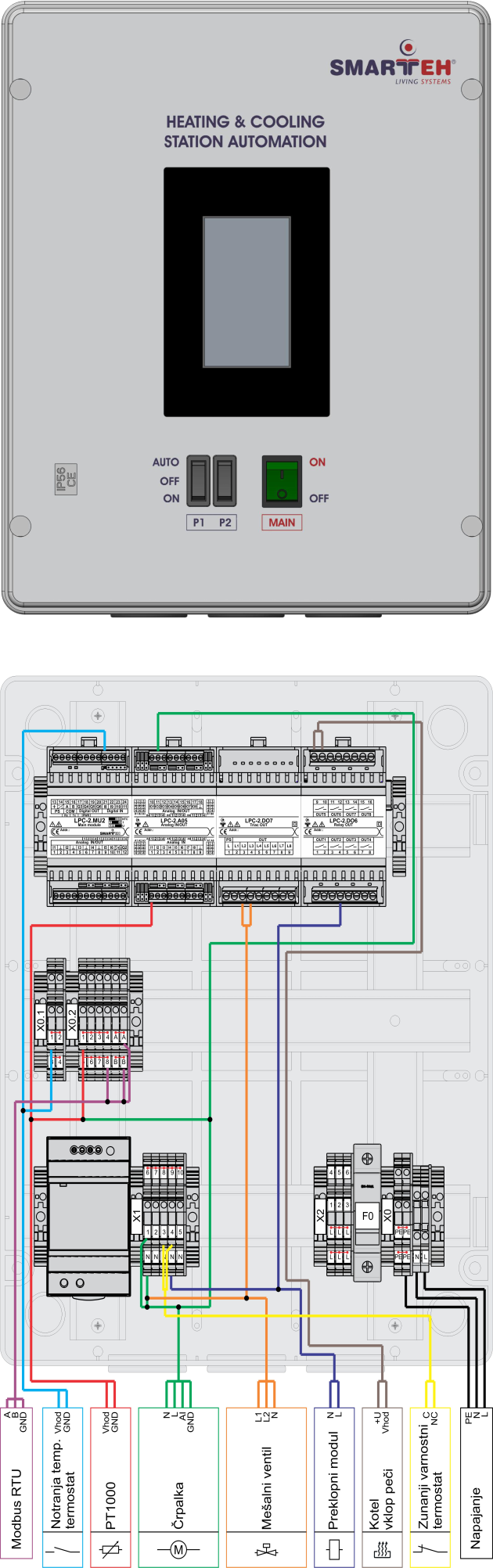

SHC-001 | Mini kabinet za avtomatizacijo kotlovnice

Pripravljena rešitev za avtomatizacijo ogrevalnih in hladilnih postaj
Podpora do 2 ogrevalnih in hladilnih krogov
Intuitiven 4,3-palčni zaslon na dotik z oddaljenim dostopom
Pametna povezljivost z nadzornimi sistemi HMI, SCADA in Cloud
Stikala za izbiro načina delovanja vira toplote in črpalk

Sistem	Podprti elementi
Upravljanje in nadzor	1 x LPC-3.GOT.112 \| 4.3″ LCD PLK HMI s kapacitivnim zaslonom na dotik, Wifi, kovinsko ohišje
2 mešalna kroga	2 x PT1000-1CH \| Naležno temperaturno tipalo PT1000 z ohišjem, baker – za merjenje temperature dovoda in odvoda vode 2 x Mešalni ventili 0..10V/0..20mA ali ON/OFF (230VAC) 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
2 toplotna vira	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A 2 x Vklop toplotnega vira 230VAC/1A ali suhi kontakt 2 x Napaka toplotnega vira, breznapetostni kontakt
1 zalogovnik toplote	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode
1 grelnik sanitarne vode	1 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
2 meritve temperature	1 x PT1000-2E \| Nadometno zunanje temperaturno tipalo PT1000, IP30 1 x PT1000-2 \| Nadometno prostorsko temperaturno tipalo PT1000, IP30 ali digitalni vhodi
1 hidravlična kretnica	/
1 preklopni modul	2 x Relejski izhod 230VAC/1A
4 prosti dodatni izhodi	2 x Relejski izhod 2 x Triac izhod

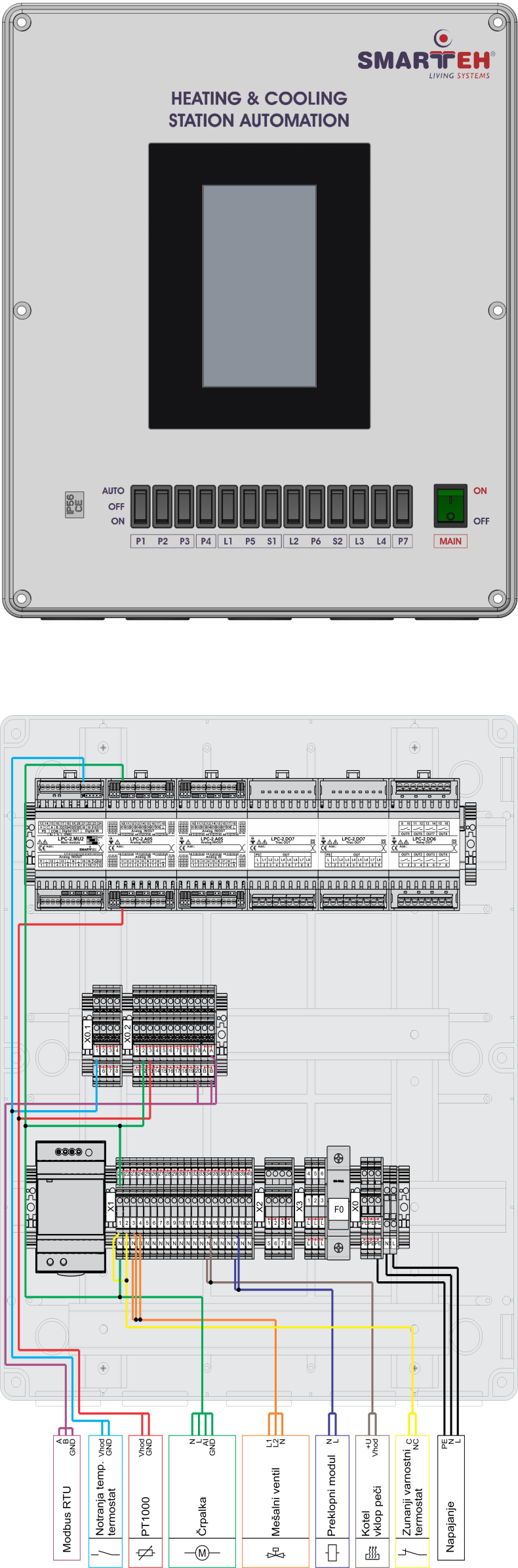

SHC-002 | Osnovni kabinet za avtomatizacijo kotlovnice

Pripravljena rešitev za avtomatizacijo ogrevalnih in hladilnih postaj
Podpora do 3 ogrevalnih in hladilnih krogov
Intuitiven 7-palčni zaslon na dotik z oddaljenim dostopom
Pametna povezljivost z nadzornimi sistemi HMI, SCADA in Cloud
Stikala za izbiro načina delovanja vira toplote in črpalk

Sistem	Podprti elementi
Upravljanje in nadzor	1 x LPC-3.GOT.012 \| 7″ LCD PLK HMI s kapacitivnim zaslonom na dotik, Wifi
3 mešalni krogi	6 x PT1000-1CH \| Naležno temperaturno tipalo PT1000 z ohišjem, baker – za merjenje temperature dovoda in odvoda vode 3 x Mešalni ventil 0..10V/0..20mA ali ON/OFF (230VAC) 3 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
2 toplotna vira	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A 2 x Vklop toplotnega vira 230VAC/1A ali suhi kontakt 2 x Napaka toplotnega vira, breznapetostni kontakt
1 zalogovnik toplote	4 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode
1 grelnik sanitarne vode	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
4 meritve temperature	1 x PT1000-2E \| Nadometno zunanje temperaturno tipalo PT1000, IP30 3 x PT1000-2 \| Nadometno prostorsko temperaturno tipalo PT1000, IP30 ali digitalni vhodi
1 hidravlična kretnica	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox za merjenje temperature dovoda in odvoda vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
1 preklopni modul	2 x Relejski izhod 230VAC/1A
4 prosti dodatni izhodi	2 x Relejski izhod 2 x Triac izhod

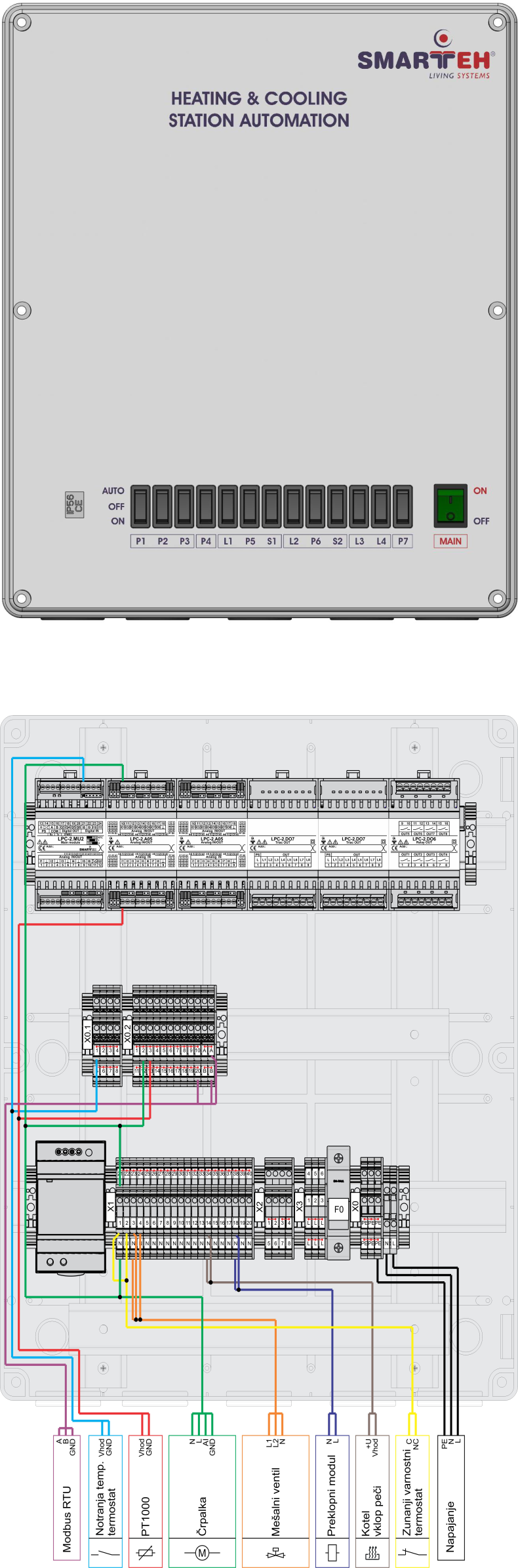

SHC-E02 | Razširitveni kabinet za avtomatizacijo kotlovnice

Razširitvena omarica za nadgradnjo z dodatnimi 3 ogrevalnimi in hladilnimi krogi

Sistem	Podprti elementi
Upravljanje in nadzor	1 x SHC-002 \| Osnovni kabinet za avtomatizacijo kotlovnice
3 mešalni krogi	6 x PT1000-1CH \| Naležno temperaturno tipalo PT1000 z ohišjem, baker – za merjenje temperature dovoda in odvoda vode 3 x Mešalni ventil 0..10V/0..20mA ali ON/OFF (230VAC) 3 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
2 toplotna vira	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode 2 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A 2 x Vklop toplotnega vira 230VAC/1A ali suhi kontakt 2 x Napaka toplotnega vira, breznapetostni kontakt
1 zalogovnik toplote	4 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode
1 grelnik sanitarne vode	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox – za merjenje temperature vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
4 meritve temperature	1 x PT1000-2E \| Nadometno zunanje temperaturno tipalo PT1000, IP30 3 x PT1000-2 \| Nadometno prostorsko temperaturno tipalo PT1000, IP30 ali digitalni vhodi
1 hidravlična kretnica	2 x PT1000-1C \| Potopno temperaturno tipalo PT1000, baker ali PT1000-1I \| Potopno temperaturno tipalo PT1000, Inox za merjenje temperature dovoda in odvoda vode 1 x Obtočna črpalka 0..10V/0..20mA/PWM 24V/100Hz ali 230VAC/1A
1 preklopni modul	2 x Relejski izhod 230VAC/1A
4 prosti dodatni izhodi	2 x Relejski izhod 2 x Triac izhod
